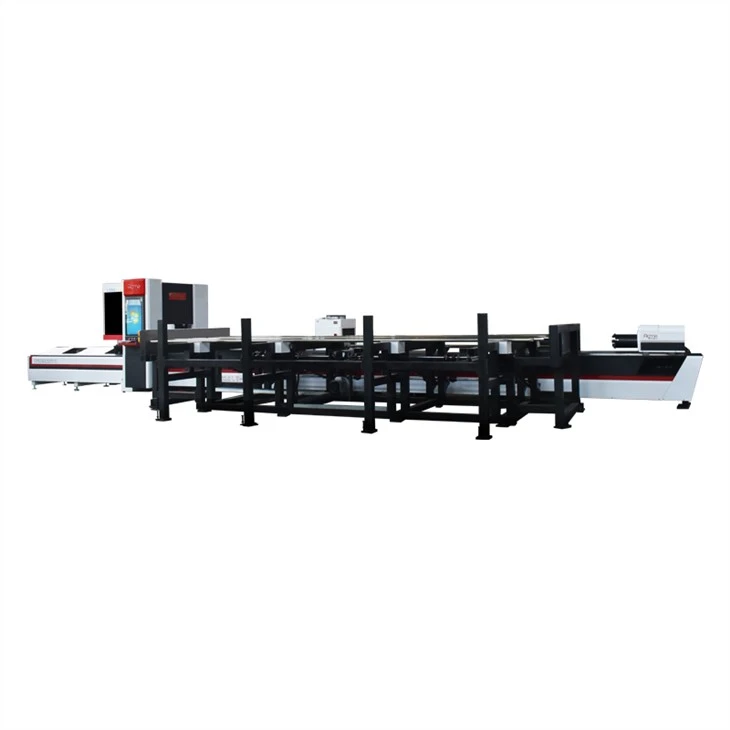

LT-6025EKA різання конічної труби

Технічна специфікація

Діапазон різання труб

Довжина і діаметр

6200 мм&разів;φ 20-350 мм

6200 мм&разів;□20-350 мм

12100 мм&разів;φ 20-350 мм

12100 мм&разів;□20-350 мм

XTravel

400 мм

3 кВт

YTravel

7350 мм

5 кВт

A、BПодорожі

Необмежена ротація

Вісь А 7,5 кВт В Вісь 5 кВт

ZTravel

250 мм

1,5 кВт

Скосний ангел

& plusmn;45&град;

X、Y Точність позиціонування

& plusmn;0,03 мм/1000 мм（±0,05 мм/повна довжина труби)

X、Y Повторна точність позиціонування

& plusmn;0,05 мм

X або Y по одній осі Макс. Швидкість

120 м/хв

Aмакс. Швидкість позиціонування

120 об/хв

Швидкість різання та швидкість руху будуть нижчими відповідно до збільшення ваги труби.

Довжина завантаження труби

& le;6200 мм (6 м завантаження)

& le;12100 (12 м завантаження)

Напівавтоматичний

Максимальна допустима вага для навантаження

1400 кг (завантаження 6 м)

4500 кг (12 м завантаження)

G.W.

7500 кг (6 м)

12000 кг (12 м)

Розмір машини

12750&разів;4550&разів;2250 мм（L&разів;W&разів;H）

Вимоги до джерела живлення

3/380 В/50 Гц

Повна потужність

55 кВт

60 кВт 12 м

Рівень захисту живлення

IP54

Немає.

Пункт

Немає.

Бренд

1

Лазерне джерело

1

IPG3000w

2

Лазерна головка

1

Німеччина LT

3

Програмне забезпечення для різання

1

TubePro

4

Передній патрон

1

Пневматичний патрон повного ходу

5

Назад Чак

1

Пневматичний патрон повного ходу

6

Машинне ліжко

1

Лазер Акме

7

Контактор і повітряний вимикач

1

Шнайдер

8

Пневматичний перемикач

1

AirTAC

9

Залізниця

1

ХІВІН

10

Рейка і шестерня

1

YYC

11

Інші частини на станині машини

1

Лазер Акме

12

Двигун і водій машини

1

Японія Panasonic (EtherCAT)

13

Редуктор

1

Японський шимпо

14

Опора для труб

1

Плаваюча опора сервопривода

15

Пропорційний клапан

1

Японія SMC

16

Охолоджувач води

1

Тонгфей або Ханлі

17

Гніздування

1

трубкиT

18

Система управління

1

FSCUT5000A

19

Система завантаження

1

Напівавтоматичне завантаження

20

Підтримка деталей труб

1

Плаваюча панель сервоприводу
